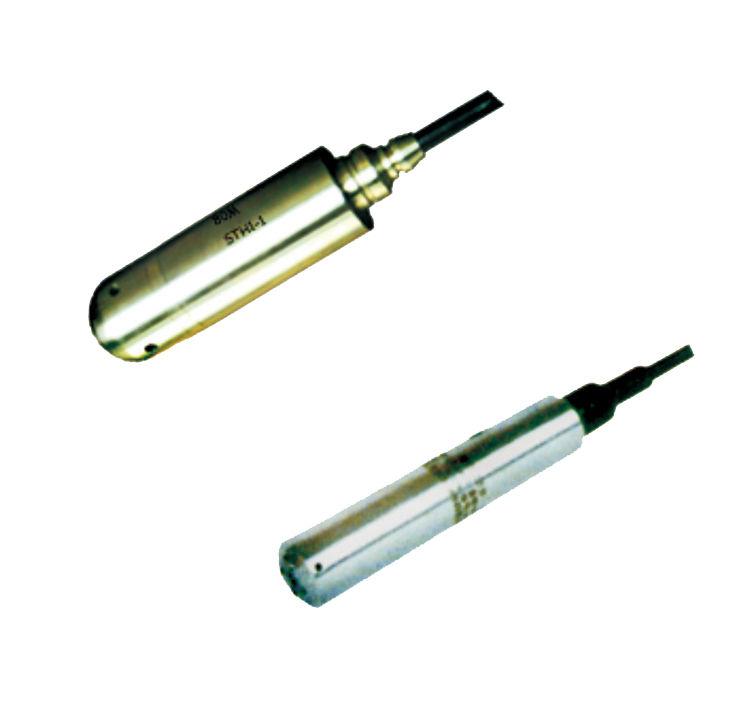

投入式液位变送器

我公司生产的投入式液位变送器，选用优良芯片封装而成。该产品采用特制的防水通气电缆。进行防结露的特殊处理，封装严密可靠，并利用先进的电路线性和温度补偿技术，使其线性更佳，温漂系数更低，抗干扰更强，测量准确，稳定性好，可直接投入水、油等液体（包括腐蚀性液体）中长期使用。

技术参数：

测量范围：0～0.3～200m H2O

过        载：2～5倍FS

工作温度：(-40～85)℃

补偿温度：(-10～70)℃

温漂系数：小于±0.01%FS/℃

综合精度：0.1%、0.2%、0.5%

稳  定  性：小于0.2%FS/年、0.5%FS/年

工作电压：15～36VDC

输出选择：(4～20)mA、(0～10)mA、(0～5V)、(1～5)V

防护等级：IP68(探头部分)    IP65(接线盒部分)

安装须知

1.由于罐底或舱底易沉积污泥、油渣等物，建议将测量探头离开罐（舱）底一定高度，以免杂物堵塞探头。

2.在介质波动较大，导气电缆很长的情况下，对探头应采用套筒将其固定，以防探头摆动而影响测量精度。

3.变送器侧面安装时，导气电缆弯曲半径应大于10厘米，避免弯曲过度而将导气电缆损坏。

主要特点:

完善的内部温度补偿技术，温漂系数仅为±0.01%FS/℃（特殊型可以达到

±0.005%FS/℃的精度）

具有限流保护,且4～20mA输出为无极性连接,不分正负极

精度高:可达0.1%

防结露处理，密封可靠

零点、满点可在外部连续调节，量程迁移范围宽

抗浪涌、抗射频干扰，可适用于变频等强干扰工业环境

高分辨率、高阻抗、低功耗

传感器芯片可选（请参阅型谱表）

测量准确，长期稳定性好

零点、量程调节:（一体化产品无法调节）

零点校准调节范围为变送器标准量程的-8%～+20%，量程校准调节范围为变

送器标准量程的30%～100 percent，连续可调（调节完毕，要盖好密封盖并拧紧）。

静压液位变送器，出厂时零点及满量程都已标定。需说明的是，满度的标定是按用户提供的被侧介质的比重(被侧介质的比重由用户订货时提供，若用户没有提供被侧介质的比重，我们将按水的比重进行标定)，经计算进行的干标定。由于标定条件与使用条件很难完全一致，因此满度指示可能会有不同程度的出入,因此在静压液位变送器安装后,特殊情况下可以对满度进行校正。

压力、液位变送器安装使用注意事项:

1、请按图示接线方法正确接线。变送器接通电源即可工作，但预热10分钟后的输出信号较稳定可靠。

2、为提高抗干扰能力，请将屏蔽线与测控仪表屏蔽线（或大地）相连接。

3、该变送器使用在对不锈钢和陶瓷无蚀害的介质中（特殊防腐型除外）。

4、所测系统可出现的头家压力不能超过额定过载值，变送器背压端不能接导电性、腐蚀性液体或气体，液位密封型导气电缆的导气孔不能堵塞。液位变送器的电缆不能损伤，否则造成损坏;探头部分严禁摔碰，否则容易造成芯片损坏。

5、严禁将尖而硬的东西伸入压力输入孔，齐平膜型变送器的膜片不能用手等任何东西碰撞。

6、变送器属精密仪器，非专注人员不得随意拆开，以免损坏。
