电机绕组绝缘综合控制器的发展应用

文章出处:本站    人气:16541    发表时间:2023-02-22 10:38:49

在常见的直流电源供电系统中,电机绕组绝缘综合控制器一般都是交流电源通过整流器变换为直流电源输出。为了保证直流电源系统的供电安全,避免对地形成参考电压,一般直流电源系统均会设计为正负母线对地悬浮,这一点有别于交流电源某些制式下的零线接地和-48/ 24V直流通信电源系统。

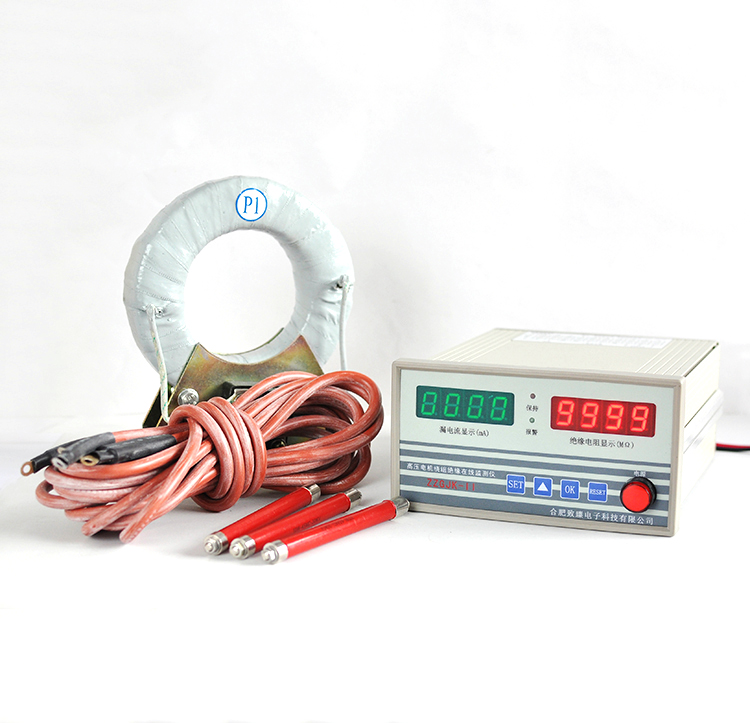

电机绕组绝缘综合控制器

直流电源系统的绝缘监测包括了直流母线的绝缘监测和各个负载支路的绝缘监测,一般来说,在实际应用中,母线监测和支路监测会采取不同的监测原理,两者结合,组成整个直流电源系统的绝缘监测。

母线的绝缘监测基本原理是测量母线正负极对地之间的绝缘电阻,而带电体的电阻不宜直接测量,因而母线对地绝缘电阻常用在正负母线之间投切采样电阻,采样不同投切电阻和绝缘电阻形成不同的对地直流电压,通过测量不同状态下的正负母线对地电压,间接计算出母线的对地绝缘电阻。
