一、概述

ZZDJK-I型低压电机绕组绝缘综合监控器（以下简称监控器）是一种专用于监测电机在运行过程中的温升、进水及绝缘的仪器，适用于低压潜水电机（干式电机），以确保设备的正常运行。控制器采用单片机设计，除了有较强的功能外，对潜水电泵运行的特殊情况采取了一系列抗干扰措施，以保证监控器运行稳定可靠，传感器输入端具有强抗电压冲击能力，适用（AC220V、AC380V、AC660V）各种电泵作为保护器配用。控制器对低压电机的绕组在停机情况下，对地施加连续DC500V电压，测量其绝缘状况。

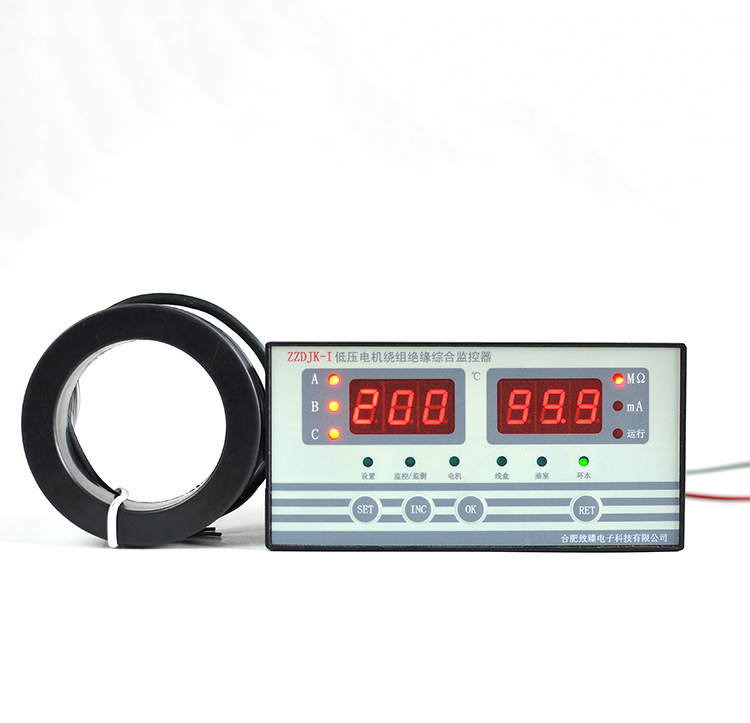

监控器采用两组三位数码管显示，一组显示温度，LED灯显示所对应的温度值，另一组显示静态绕组对地的绝缘和零序电流值，LED灯显示所对应的数值。3点进水状态指示LED灯，一个环境缺水状态指示LED灯，一个控制器正常状态时运行指示LED灯，一个“监测/监控”状态指示LED灯。

通过键操作，对报警值，超限阈值进行设置。

监控器带有RS485输出接口，可以与PLC、PC电脑进行组网通讯，可以实时监控潜水电机运行状况。

二、工作模式

仪表有二种运行模式：

监控模式和监测模式，由状态灯给出，监测LED灯亮时是监测模式。

监控模式

●实时显示电机三路（用符号A、B、C表示）温度值（以下简称三点温度）。

●可以分别对三点温度阈值进行数字设定。

●电机温升报警：电机绕组温度超高或轴承温度超高时，监控器蜂鸣器声响，面板上对应的故障指示灯亮，并显示其温度，继电器KJ、KS常闭/常开触点动作，运行指示灯LED灭。

●电机进水报警：当电机绕组漏水、接线盒漏水、油室湿度增高等故障时，监控器内的蜂鸣器声响，面板上对应的故障指示灯亮，继电器KS常开触点动作。

●环境水位超低报警：当电机外环境水位低于设定值时，监控器内的蜂鸣器声响，面板上对应的警示指示灯亮，继电器KJ、KS常闭/常开触点动作，运行指示灯LED灭。

●电机绝缘报警：实时显示电机静态绝缘值，电机投入运行前，监控器对电机绕组施加DC500V电压，能自动监测静态绝缘值，对地绝缘小于0.5MΩ（此值可以根据电机绝缘等级要求设定）时，监控器发出声光报警，继电器KJ、KS常闭/常开触点动作，运行指示灯LED灭。

●零序电流报警：实时显示电机运行时的零序电流值，电机投入运行后，监控器能自动监测零序电流（此值可以设定，一般为正常零序电流值的3倍），当电机内部湿度增加或进水，对地绝缘下降到设定值时，并进入绝缘损坏过渡的前期时，监控器发出声光报警，继电器KJ、KS常闭/常开触点动作，运行指示灯LED灭。

●以上故障发生时除监控器内部声、光报警，还具有外接报警。温度超高、环境水位缺水、零序电流极大及绝缘值偏低等故障时，除声光报警外，还可对电机进行断电保护。

监测模式

●监测模式（监测LED）灯亮。

●在监测模式时，监控器只有监测功能，即监控器检测到故障时，仪表自身蜂鸣器报警，报警继电器KS输出，控制继电器KJ无控制输出。

注：需控制器所有退出监控，只要切断控制器电源或在监测模式即可。

三、主要设计指标

名称 技术指标

ABC三路温度 1、显示范围：0-200℃

2、阈值设定范围：0-200℃

3、温度显示误差：≤±2℃

4、温度传感器规格：Pt100

5、温度超过设定值时，保护器报警并停机，仪表面板上运行LED灯灭。

6、头家设置偏移值：负50℃。

备注：此偏移值只对两线制温度传感器进行校正，三线制温度传感器无需校正。当某温度点不用时请将该路温度三个接线端子用短线连接，此时该路温度显示值恒为0℃。如A路温度不用，可将“1、2、12”三个端子用短接线连接起来。如A路温度为两线制，此接线方法为端子“1”接温度线，端子“2、12”连接为公共端即可。

3路进水电极浮子开关 1、进水传感器规格：水电极或浮子开关

2、油室电极间水导电电阻：≤30KΩ（可自设定）或（浮子开关为0Ω）

3、电机绕组及接线盒电极间水导电电阻：≤50KΩ（可自设定）或（浮子开关为0Ω）

4、油室电极间水导电电阻≤30KΩ或浮子开关短路时保护器只报警，不断电保护，此时仪表面板上运行LED灯仍在亮

5、电机绕组及接线盒电极间水导电电阻≤50KΩ或浮子开关短路时保护器只报警，不断电保护，此时仪表面板上运行LED灯仍在亮

环境缺水电极或浮子开关 1、传感器规格：水电极或浮子开关

2、检测环境水位水导电电阻>60KΩ或浮子开关开路时，监控器报警，并断电保护，此时仪表面板上运行LED灯灭。注意：此功能不用时要将10、12端子短接。

零序电流 1、显示范围：0-999 mA

2、分辨率：1 mA

3、基本误差：<±（10%读数+1字）

4、零序电流报警上限：1mA- 999mA在面板键盘设定

5、电机进入正常运转后，监控器自动进入动态监测，当对零序电流大于设定值（一般为正常零序电流值的3倍）时断电保护，此时仪表面板上运行LED灯灭。

绝缘电阻 1、有效测量阻值范围：00.0-10.0MΩ，超出10.0 MΩ时，数码管显示99.9MΩ

2、分辨力：0.1MΩ

3、基本误差：±（2%读数+1个字）

4、测量电压输出：DC500V（开路电压）

5、显示：3位LED显示

6、绝缘电阻报警下限：0.1-10.0 MΩ通过面板键盘设定

7、低阻报警：实时显示电机静态绝缘值，电机投入运行前，监控器能自动监测静态绝缘，当对地绝缘小于0.5MΩ时（此值可以根据电机绝缘等级要求设定），监控器发出声光报警，将继电器KJ常闭端接入控制回路，此时电机应无法启动，仪表面板上运行LED灯灭。

8、线路电压：适合AC220V 、AC380V 、AC660V不接地系统。

监控器电源 1、电源功率：<10W

2、电源电压：195～255V AC

通讯接口

1、接口类型：RS485

2、通讯规约：MODBUS-RTU

3、波特率：1200、2400、4800、9600 bps

4、1位起始位，8位数据位，1位停止位

报警及控制继电器 触点容量：AAAAA／250VAC     10A／28VDC

环境要求 1、工作温／湿度：   －10℃～＋50℃    5～95％ RH

2、存储温度 ：      －20℃～＋60℃

3、其他：           无腐蚀气体场所

四、主要功能

●显示及查阅

两组数码管显示由发光的二极管对应指示位置的温度值、零序电流值、静态绝缘电阻值。可以设置为固定状态和循环显示状态。可以手动查看某位置的实时温度值、零序电流值、绝缘电阻值。

●报警

三点温度超温、电机、油室和接线盒进水、环境水位超低、静态绝缘电阻超低、零序电流超高报警闪烁显示及报警继电器KS无源触点输出。

●控制

电机温度超限或进水、环境水位超低、绝缘值降低到预置值、零序电流值超高到预置值时监控器控制输出继电器KJ无源触点输出动作。

继电器控制判别依据

三点温度大于设定值，控制继电器KJ（常闭/常开）触点、报警继电器KS(常开）触点动作。

电机、接线盒水导电阻小于50KΩ（或浮子开关为0Ω）、油室水导电阻小于30KΩ（或浮子开关为0Ω）时，报警继电器KS(常开）触点动作，报警输出。

环境水位水导电阻大于60KΩ时（浮子开关为开路），控制继电器KJ（常闭/常开）触点、继电器KS(常开)触点动作，报警输出。

零序电流值超高到预置值时，控制继电器KJ（常闭/常开）触点、继电器KS(常开)触点动作。

静态绝缘电阻小于设置值时，控制继电器KJ（常闭/常开）触点、报警继电器KS(常开)触点动作。

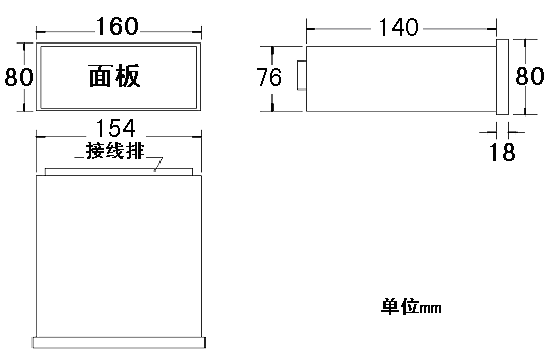

3，开孔尺寸：154（水平） X 76（垂直） mm。
