一、概述
ZZFNJKY-I型风力发电机绝缘电阻监控仪(以下简称监控仪)是一种专用于监测风能发动机电机绕组,在停机过程中的对地绝缘电阻值和其两个绕组间的绝缘值的仪表,以确保设备的正常运行。控制器采用单片机设计,除了有较强的功能外,对发动机运行的特殊情况采取了一系列抗干扰措施,以保证监控器运行稳定可靠,仪表输入端具有强抗电压冲击能力,适用(AC220V、AC380V、AC660V、1000V)各种电机、发电机作为保护器配用。
控制器对低压发电机的绕组在停机情况下,对地施加连续DC500V电压,测量其绝缘状况。监控器采用双屏四位数码管显示,分别显示绕组位号及其对地的静态(停机状态)绝缘阻值和两绕组间的绝缘值以及其吸收比参数,以便于维保人员参考及时排除故障。通过键操作,对报警值,超限阈值等参数进行设置。
控制器带有RS485输出接口和modbus/TCP通讯接口,可以与PLC、PC电脑进行组网通讯,可以实时监控电机停机时的绝缘状况。通过外接光纤转换器可以远距离传输通讯信号,便于远距离进行组网通讯。
控制器在停机状态时可以根据需要给两个绕组对地放电,然后分别进行吸收比参数(R60s/R15s)测量。
二、工作模式
实时循环显示三种模式绝缘阻值,对绝缘阻值、吸收比参数(R15s/R60s)和故障进行记录和发送。
● 电机绝缘报警:实时显示电机静态绝缘阻值,电机投入运行前,监控器对电机绕组施加DC500V电压,能自动监测静态绝缘值,当某项绕组对地绝缘阻值小于5MΩ(此值可以根据电机绝缘等级要求设定)时,监控器显示该路绝缘值将闪烁报警,继电器KJ(常闭)、KS常闭/常开触点动作。
● 控制器在电机运行后将停止检测,终止各项操作,同时给出电机正在运行工作信号,仪表面板上设有电机运行指示灯将闪亮显示,避免造成不必要的误动作,影响电机正常运行。
● 控制器只有在完成放电后才能做吸收比(15s/60s)检测并记录,否则其测量值只能做其下降趋势判定依据。
● 仪表具有故障解除自动复位或人工复位功能选择命令。
三、主要设计指标
名称 |
技术指标 |
绝缘电阻 |
1、 有效测量阻值范围:000.0-100.0MΩ,超出100.0 MΩ时,数码管显示999.9MΩ。 2、 分辨力:0.1MΩ 3、 基本误差:000.0-10.0MΩ±(2%读数+2个字),11.0-100.0MΩ±(5%读数+2个字) 4、 测量电压输出:大于DC500V(开路电压);输出电流:≤200uA 5、 显示:4位LED显示 6、 绝缘电阻报警下限:0.1-100.0 MΩ通过面板键盘设定 7、 低阻报警:实时显示电机静态绝缘值,电机投入运行前,监控器能自动监测其静态绝缘电阻值,当对地绝缘电阻值小于5MΩ时(此值可以根据电机绝缘等级要求设定),监控器显示值闪烁报警,将继电器KJ常闭端接入控制回路,此时电机应无法启动。注:报警延迟时间0s-60s,可以设置。 8、 线路电压:适合AC220V 、AC380V 、AC660V、AC61000V不接地系统。 |
监控器电源 |
1、 电源功率:<10W 2、 电源电压:AC/DC 100V--256V |
通讯接口
|
1、 接口类型:RS-485 2、 通讯规约:MODBUS-RTU 3、 波特率:1200、2400、4800、9600 bps 4、 1位起始位,8位数据位,1位停止位 5、 通讯规约:MODBUS-TCP 6、 和外接光纤转换器可以匹配。 |
报警及控制继电器 |
触点容量:AAAAA/250VAC 10A/28VDC(常闭、常开点) |
环境要求 |
1、工作温/湿度: -10℃~+50℃ 5~95% RH 2、存储温度 : -50℃~+60℃ 3、其他: 无腐蚀气体场所 |
外形尺寸 |
80(H)*160(W)*200(D)mm; 开口尺寸:77(H)*154(W |
四、主要功能
● 运行显示:双4位数码管显示窗口分别显示对应绕组位号及其静态绝缘电阻值。
● 查阅 : 静态绝缘电阻值、故障报警记录查阅,共有21组历史报警记录。
● 报警 : 静态绝缘电阻超低时对应显示值闪烁报警。
● 控制 :绝缘值降低到预置值时,监控器对应的控制输出继电器KJ、KS无源触点输出动作。
仪表工作流程:
根据仪表外接继电器状态判定电机是在开机/停机状态,当外接继电器K为闭合时表示发电机是在停机状态,反之水开机状态。当发电机在停机状态时,控制器允许分别对绕组施压进行测量准备。工作顺序:
1、根据命令控制器K继电器闭合,同时对发电机两绕组对地放电1分钟后,控制器K继电器断开,按顺序对绕组1(1Y)进行施压,同时记录15秒和60秒的绝缘值,;然后对绕组2(2Y)进行施压,同时记录15秒和60秒的绝缘值;控制器K继电器闭合,同时对发电机两绕组对地放电1分钟后,控制器K继电器断开,此时对绕组1和绕组2(以3Y表示)进行施压,同时记录15秒和60秒的绝缘值,此循环结束。注:在对各绕组对地检测过程中,当其绝缘阻值下降到其设定阈值(5MΩ)时(此阈值可以设定),继电器KJ和KS 动作,同时对应绝缘阻值显示值闪动报警提示,面板报警LED 灯常亮。
2、重复上述过程1流程。
3、当发电机在开机状态时,控制器停止上述全数测量工作,仪表面板上设置的发电机运行状态灯LED绿灯闪动显示。控制器发出发电机在运行信息,以便于总控制室接收。控制器检测的绝缘值所有为显示为999.9MΩ。此时如人工命令绕组对地放电命令无效。
4、当发电机在停机状态时,仪表面板上设置的发电机运行状态灯LED绿灯不显示。控制器发出发电机在停机状态信息,以便于总控制室接收。控制器开始上述1和2工作流程。此时如人工命令绕组对地放电命令有效(备注:现在为自动模式,循环工作)。
5、当仪表处于报警状态时,继电器KJ常闭触点断开,电机无法开机,只有将报警故障消除后,继电器KJ触点为常闭状态时才具备开机条件。控制器具有故障消除自复位功能。
五、仪表面板功能和端子接线图

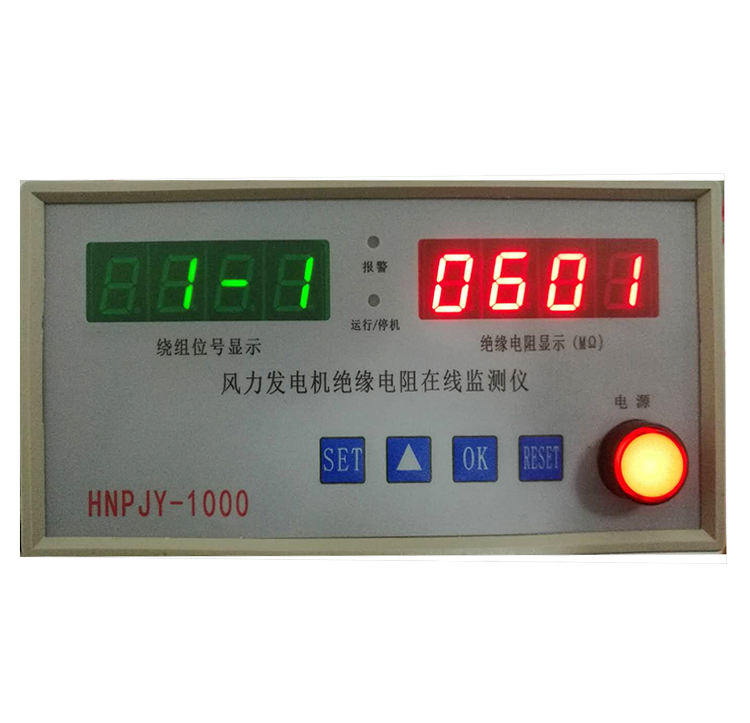

5.1 面板图
“SET”键: 在运行模式下,进入参数设置;在设置模式下,用于切换参数组。
“▲”键: 在设置模式下,用于修改当前位置数值。
“OK”键: 在设置模式下,用于进入当前参数修改确认。在运行模式下,用于查看报警记录。
“RESET”键: 在设置模式下,快速退回运行模式。
“电源”:仪表电源开关。

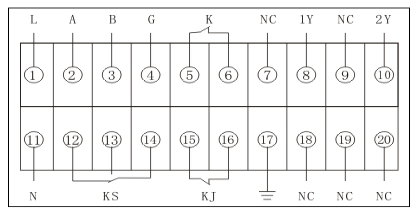

5.2 端子接线图
5.3 安装示意图
5.4 端子接线定义表
端子号 |
功能定义 |
1、11 |
仪表供电电源输入端:接AC/DC100V--256V |
2、3、4 |
RS-485输出:分别接A\B\G;可并接到网口模块 |
5、6 |
接断路器常闭辅助触点,控制仪表DC500V输出 |
8 |
DC500输出端,接发电机1Y绕组 |
10 |
DC500输出端,接发电机2Y绕组 |
12、13、14 |
KS:报警继电器输出,12-14为常闭触点,23-14为常开触点 |
15、16 |
KJ:启动闭锁继电器,常闭时允许开机 |
17 |
外接大地:和发电机外壳相通 |
7、9、18、19、20 |
NC:备用端子 |
