ZZDY-55型仪表直流稳压电源介绍

文章出处:本站    人气:24446    发表时间:2022-12-28 16:09:41

简述:1.ZZDY-55型仪表直流稳压电源模块,为全灌封式,体积小、重量轻、功率大、具有防潮湿、防电磁干扰和雷击等优点,输入和输出地完全隔离。输入电压范围宽、交直流两用,输出电压有两路独立电压,满足仪表主电源和光电隔离等辅助电源需要。

2.模块输入电压:AC/DC100V~240V。输出电压:主电源5V±0.5V  0.7A;辅助电源:5V±0.8V  0.3A。

3.模块电源转换效率:80%。

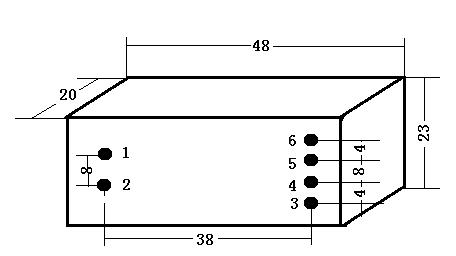

4.如图所示:1 、2脚为模块电源输入端,3 、4脚为模块电源主电源输出端,3脚为正端,4脚为负端,5、6为模块电源辅助电源输出端,5脚为正端,6脚为负端。
