低电压供电系统绝缘在线监控仪

文章出处:本站    人气:12855    发表时间:2023-03-07 09:34:40

绝缘在线监控仪厂家

一、简述

1.供电系统和电气设备的故障大多是绝缘损坏造成的。全世界都认可衡量电气设备绝缘的好坏。到目前为止,就是在断电的情况下用DC摇表(兆欧表)来判断。目前,供电系统在线绝缘电阻监测采用高压电加到运行设备上,测量其绝缘值,在国际上被称为“DC叠加法”。

2.本产品实际上是通过国际公认的“叠加法”开发的仪器,可以在没有电或电的电气设备中连续测量。供电系统选择BTS-DK监控仪后,可以监控备用和运行中设备及相关电缆的绝缘电阻变化,从而有效监控启动过程和在线安全运行。当发现绝缘有下降趋势,但事故发生前,即发生事故迹象时,应根据监控仪的显示变化进行有计划的处理,避免重大生产事故或安全事故的发生。

基本工作原理二

为了在线测量供电系统电气设备的纯阻绝缘,我们采用了“DC叠加法”,将(DC500V)叠加到带电的交流电流上,然后测量供电系统绝缘层泄漏微弱的DC电流转换为绝缘电阻。

主要功能三

(一)监控功能:监控仪通过配套电阻在运行或停止运行的电力设备对地之间产生DC电,并持续检查,以高精度测量其绝缘电阻值。

1.监控仪安装在负载设备上,使设备真正处于热备用状态(热备用电机起到热备用的作用)。监控仪不断监控其绝缘,及时处理发现的问题。启动前,可以避免手动测量兆欧表的电机绝缘,以确保设备在绝缘良好的情况下随时启动。

2.监控仪安装在负载支路上。监控仪在电缆内的电线和架空电线(停止运行和在线运行)对电缆和架空电线的绝缘监控室施加500VDC电压,测量其绝缘情况。电缆长时间埋在地下,绝缘因腐蚀物质而老化;架空电线绝缘子在长期日晒雨淋下促使绝缘减少,监控器可以随时反映电缆和架空电线绝缘子绝缘逐渐变化的过程。

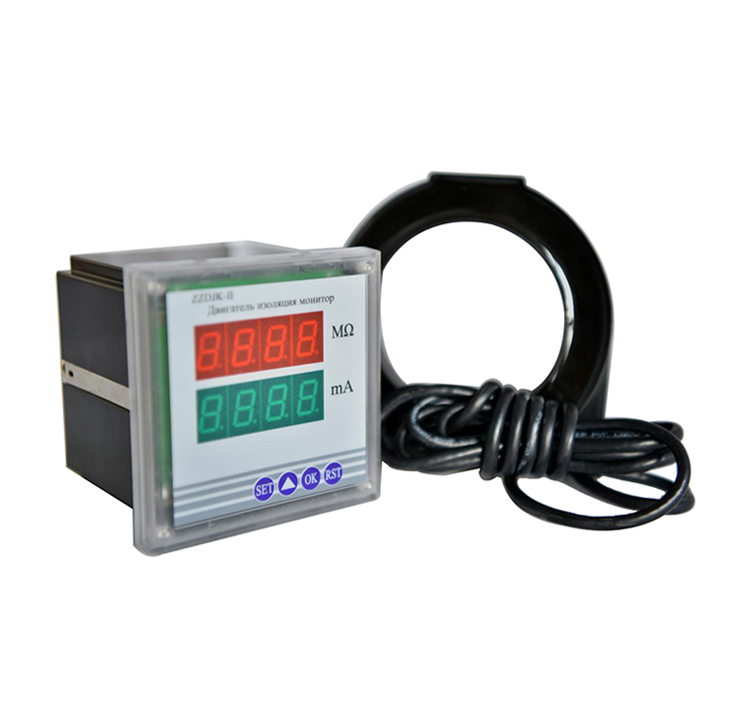

(二)显示功能:在仪表面板上显示监控仪测量的绝缘电阻值和泄漏电流值,并提供模拟和数字远程接口。

(三)仪器当场报警和控制:监控仪器可以设置0-100MΩ当检测到的绝缘电阻值低于当前设定值时,仪表面板上的报警灯亮起,同时导出无源开关的常开点作为报警和设备控制连锁。

适用范围和型号

(一)适用范围

低压供电系统绝缘水平在线监测仪是一种监测仪器,适用于各种供电企业和各种工矿企业的低压供电系统,专门用于低压供电系统(交流电流低于1000V)中电路环路、设备(发电机、电机、变压器)正常运行、热(冷)备用状态下断电或带电测量地面绝缘电阻。
