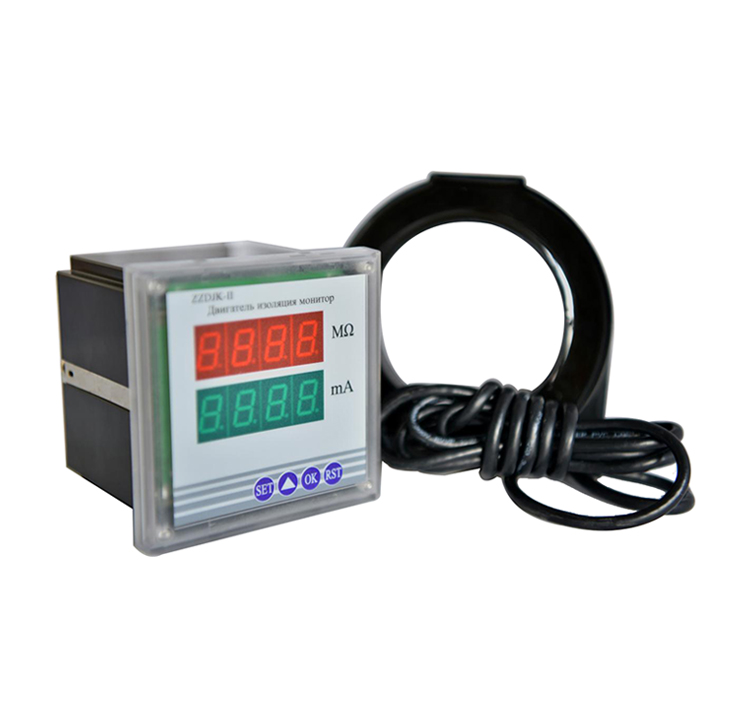

  • 南京低压电机绕组绝缘在线监控仪

    产品分类:ZZDJK-II低压电机绕组绝缘在线监控仪

    产品规格:

    产品价格:¥元

    订购热线:15155176513


产品说明


一、概述

ZZDJK-II型低压电机绕组绝缘监控仪(以下简称监控仪)是一种专用于监测电机、发电机,在运行过程中的对地绝缘电阻值和零序漏电流值的仪表,适用于低压电机,以确保设备的正常运行。控制器采用单片机设计,除了有较强的功能外,对潜水电泵运行的特殊情况采取了一系列抗干扰措施,以保证监控器运行稳定可靠,传感器输入端具有强抗电压冲击能力,适用(AC220V、AC380V、AC660V)各种电机作为保护器配用。

控制器对低压电机的绕组在停机情况下,对地施加连续DC500V电压,测量其绝缘状况。监控器采用两路四位数码管显示,分别显示动静态绕组对地的绝缘和零序电流值。

通过键操作,对报警值,超限阈值进行设置。

监控器带有RS485输出接口,可以与PLC、PC电脑进行组网通讯,可以实时监控电机运行状况。

二、工作模式

实时显示绝缘值和零序电流值。

电机绝缘报警:实时显示电机静态绝缘值,电机投入运行前,监控器对电机绕组施加DC500V电压,能自动监测静态绝缘值,对地绝缘小于0.5MΩ(此值可以根据电机绝缘等级要求设定)时,监控器显示值闪烁报警,继电器KJ常闭/常开触点动作。

零序电流报警:实时显示电机运行时的零序电流值,电机投入运行后,监控器能自动监测零序电流(此值可以设定,一般为正常零序电流值的3倍),当电机内部湿度增加或进水,对地绝缘下降到设定值时,并进入绝缘损坏过渡的前期时,或电机三相电压不平衡,缺相等故障时监控器显示值闪烁报警,继电器KS常闭/常开触点动作。

● 仪表具有故障解除自复位功能。

三、主要设计指标

名称

技术指标

零序电流

1、显示范围:0-2000 mA,超出2000 mA时显示9999 mA

2、分辨率:1 mA

3、基本误差:<±(10%读数+2字)

4、零序电流报警上限:50mA- 1500mA可以设定。

5、电机进入正常运转后,监控器自动进入动态监测,当零序电流大于设定值(一般为正常零序电流值的3倍)时断电保护,此时。继电器KS常闭/常开触点动作。

绝缘电阻

1、 有效测量阻值范围:000.0-100.0MΩ,超出100.0 MΩ时,数码管显示999.9MΩ

2、 分辨力:0.1MΩ

3、 基本误差:000.0-10.0MΩ±(3%读数+2个字),11.0-100.0MΩ±(10%读数+2个字)

4、 测量电压输出:DC500V(开路电压)

5、 显示4位LED显示

6、 绝缘电阻报警下限:0.1-100.0 MΩ通过面板键盘设定

7、 低阻报警:实时显示电机静态绝缘值,电机投入运行前,监控器能自动监测其静态绝缘电阻值,当对地绝缘电阻值小于0.5MΩ时(此值可以根据电机绝缘等级要求设定),监控器显示值闪烁报警将继电器KJ常开端接入控制回路,此时电机应无法启动。注:KJ 在监控器不带电或检测绝缘电阻值过低时,其常开触点为断开状态,只有当监控器带电状态下检测绝缘电阻值正常时其常开触点才为闭合状态。此时允许开启电机。

8、 线路电压:适合AC220V 、AC380V 、AC660V不接地系统。

监控器电源

1、 电源功率:<10W

2、 电源电压:220V AC±10%。

通讯接口

1、 接口类型:RS-485

2、 通讯规约:MODBUS-RTU

3、 波特率:1200、2400、4800、9600 bps

4、 1位起始位,8位数据位,1位停止位

报警及控制继电器

触点容量:AAAAA/250VAC     10A/28VDC

环境要求

1、工作温/湿度:   -10℃~+50℃    5~95% RH

2、存储温度 :      -50℃~+60℃

3、其他:           无腐蚀气体场所


四、主要功能

运行显示

两路4位数码管显示窗口分别显示对应位置的零序电流值、静态绝缘电阻值。

查阅

零序电流值、静态绝缘电阻值故障报警记录查阅,共有14组历史报警记录。

报警

静态绝缘电阻超低、零序电流超高时对应显示值闪烁报警。

控制

绝缘值降低到预置值、零序电流值超高到预置值时,监控器对应的控制输出继电器KJ、KS无源触点输出动作。

继电器控制判别依据

n 零序电流值超高到预置值时,控制继电器KS(常闭/常开)触点动作。

n 静态绝缘电阻小于设置值时,控制继电器KJ(常闭/常开)触点不动作。只有当静态绝缘电阻大于设置值时,控制继电器KJ(常闭/常开)触点动作。

五、仪表面板功能和端子接线图

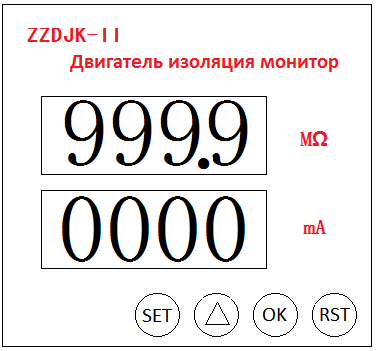

5.1 面板图

“SET”键: 在运行模式下,进入参数设置;在设置模式下,用于切换参数组。

”键: 在设置模式下,用于修改当前位置数值。

“OK”键: 在设置模式下,用于进入当前参数修改确认。在运行模式下,用于查看报警记录。

RST”键: 在设置模式下,快速退回运行模式。

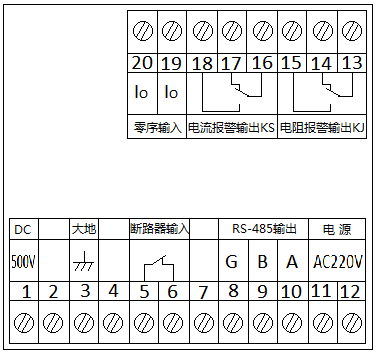

5.2 端子接线图

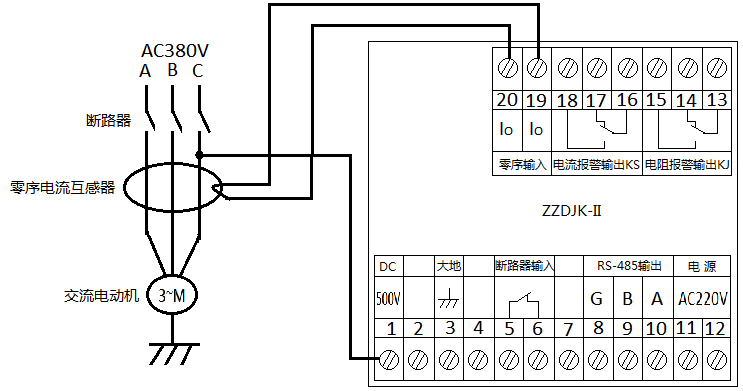

5.3 安装示意

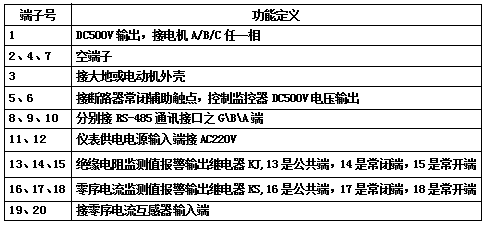

5.4  端子接线定义表

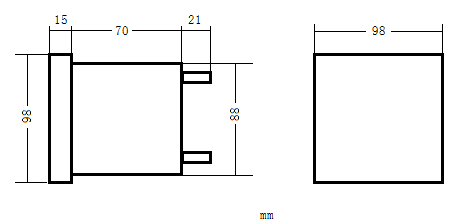

5.5 外形尺寸:98(水平) X 98(垂直) mm  X 91(深)

开孔尺寸:89(水平) X 89(垂直) mm
