潜水泵智能控制器的功能应用

文章出处:本站    人气:8934    发表时间:2023-02-02 09:15:42

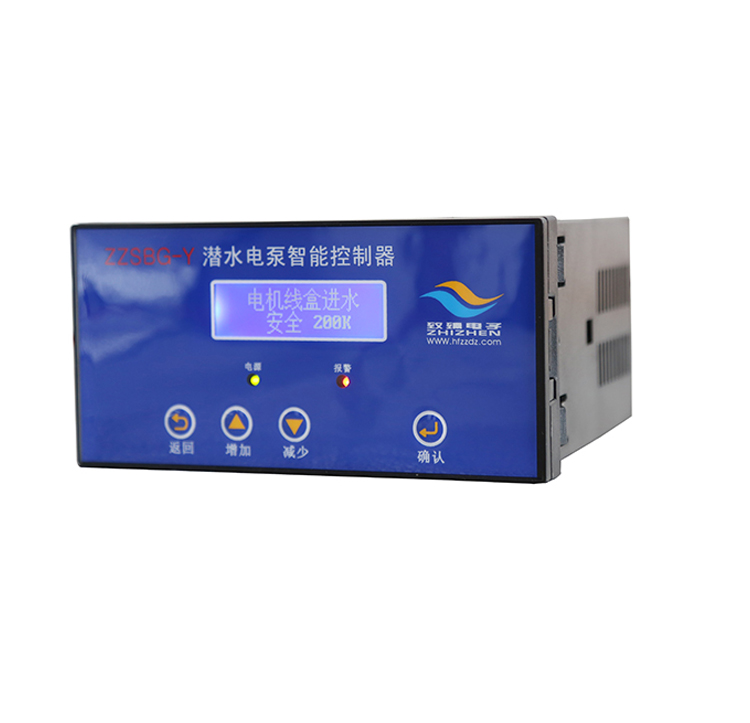

潜水泵智能控制器

潜水泵智能控制器的功能应用:

1.油室内油水探头(下探头)-R1)相应的水泵电源线为5号线和1号线;

当油室内油水探头检测阻值(下探头检测阻值(下探头检测阻值)-R1)低于设定值(默认为33k)时间,控制器内部继电器J1吸合,对应控制器面板R1闪动(1次/2-3)S);油室内油水探头的阻值R1大于设置阻值时间,控制器内部继电器J1自动释放,对应控制器面板R1自动恢复

2.电机上端盖探头(上端盖探头)-R2)相应的水泵电源线为2号线和1号线;

检查电机上端盖探头的电阻值(上探头探头)-R2)低于设定值(默认为33)k)时间,控制器内部继电器J2吸合,对应控制器面板R2常亮;当电机上端盖探头检测到阻值时;R2恢复到正常阻值(大于设置阻值)时间,控制器内部继电器J2及控制器面板R2不自动恢复,必须按控制器面板“设置”键进行复位。

3.电机绕组热敏开关K3(绕阻超热),相应的水泵电源线为8号线和1号线

根据电机绕组热敏开关的特点(常开或常闭),可通过菜单中的热敏开关B01的设置,确定与之匹配,当设置01时,B01设置为“0”时(默认),电机绕组热敏开关为常开,当01设置为“0”时(默认)B当01设置为“1”时,电机绕组热敏开关为常闭。根据菜单中的内容。B01设置,当控制器检测到电机绕组热敏开关由常开变为常闭或由常闭变为常开时:控制器内继电器J2吸合,对应控制器面板K3常亮。当控制器检测到电机绕组热敏开关恢复正常时,控制器内部继电器J2及控制器面板K3不自动恢复,必须按控制器面板“设置”键进行复位。

4.电机接线腔中的检测元件K4(浮子开关或油水探头),相应的泵电源线为3号线和1号线

根据电机接线腔中检测元件的特点(浮子开关或油水探头),可通过菜单中的检测元件进行C01的设置,确定与之匹配,当设置01时,C01设置为“0”时(默认),电机接线检测元件为浮子开关,当01设置为“0”时(默认)C当01设置为“1”时,电机接线检测元件为油水探头。根据菜单中的菜单。C01设置时,当控制器检查电机接线腔中的浮子开关由常开变为常闭或电阻低于设定值时(默认为333)k)时间,控制器内部继电器J2吸合,对应控制器面板K4常亮;当控制器检测到电机接线腔内的浮子开关或油水探头恢复正常时,控制器内继电器J2及控制器面板K4不自动恢复,必须按控制器面板“设置”键进行复位。

5.双路PT100温度测量设置(B型号),

控制器面板的循环更换显示双路温度值。如果没有连接,P100或异常时,控制器面板显示“E01”

控制器检测到任何一路PT当100温度大于其设定的报警温度值时,控制器内继电器J1吸合,对应控制器面板R1闪动(1次/2-3)S)。

控制器检测到任何一路PT当100温度大于其设定的关机温度值时,控制器内继电器J2吸合,对应控制器面板R2常亮时,当控制器检测到温度恢复(低于关机温度值)时,控制器内继电器J2及控制器面板R2不自动恢复,必须按控制器面板“设置”键进行复位。
