产品说明



概述

ZZSBG-L潜水电泵智能控制器(以下简称控制器)主要用于监控潜水电泵(干式电机)在运行过程中因故障可能发生的超温和进水,以确保设备的正常运行。控制器采用单片机设计,除了有较强的功能外,设计人员针对潜水电泵运行的特殊情况采取了一系列抗干扰措施,以保证控制器运行稳定可靠,传感器输入端具有强抗电压冲击能力,适合各种电泵作为保护器配用。

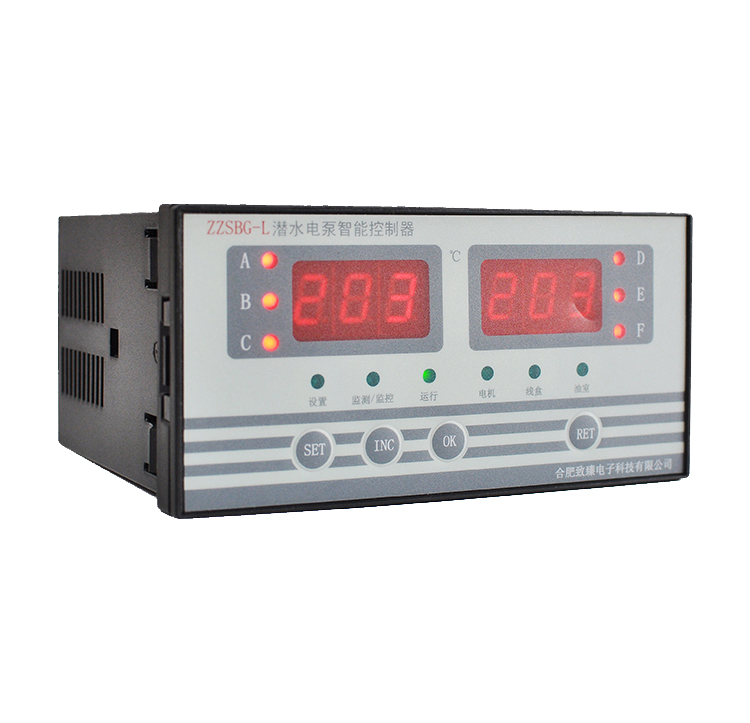

控制器采用两组三位数码管显示温度,LED显示所对应的温度和3点进水状态。

通过键操作,对报警值,超限阈值进行设置。

控制器带有RS485输出接口,可以与PLC、PC电脑进行组网通讯,可以实时监控潜水电机运行状况。

工作模式

仪表有二种运行模式:监控模式和监测模式,由状态灯给出,检测LED亮灯时是监测模式。

监控模式

● 实时显示电机三相绕组(用符号A、B、C表示)和电泵上、中、下轴承(用符号D、E、F表示)共六点的温度(以下简称六点温度)

● 可以分别对绕组和轴承极限温度值进行数字设定

● 当六点温度中任意一点超限或有电机内腔进水、油室进水、接线盒进水时,控制器的对应显示灯亮报警

● 上述温度超限或报警的同时,对应的继电器闭合触点KJ和继电器闭合触点KS输出,供外电路接指示器和报警器用

● 故障排除后,报警灯不灭,继电器的输出接点任然闭合,需按前面板复位按扭或按仪表后端子远程复位按钮后才可解除报警。

监测模式

● 模式(检测LED)灯亮。

● 实时显示电机三相绕组(用符号A、B、C表示)和电泵上、中、下轴承(用符号D、E、F表示)共六点的温度(以下简称六点温度)

● 可以分别对绕组和轴承极限温度值进行数字设定

● 当六点温度中任意一点超限或有电机内腔进水、油室进水、接线盒进水时,控制器显示灯闪烁报警

● 继电器接点无输出

主要设计指标

温度显示范围:0-200℃

● ABC三相绕组极限温度设定范围:0~200℃

● DEF轴承极限温度设定范围:0~200℃

温度显示误差: 不大于±2℃

控制模式:监控/监测运行模式本地用按键切换

温度传感器规格:Pt100不大于2%

电机、接线盒电极间水导电阻:小于51KΩ

油室电极间水导电阻:小于50KΩ

● 通讯接口

n 接口类型:RS485

通讯规约:MODBUS-RTU

n 波特率:1200、2400、4800、9600 bps

n 1位起始位,8位数据位,1位停止位

报警及控制继电器触点容量:AAAAA/250VAC     10A/28VDC

使用电源电压:85~255V(AC/DC)

● 环境要求

n 工作温/湿度 10℃~50℃    5~95% RH

n 存储温度 20℃~60℃

n 其他 无腐蚀气体场所

主要功能

● 显示及查阅

两组数码管显示由发光的二极管对应指示位置的温度。可以设置为固定状态和循环显示状态。可以手动查看某位置的实时温度。

● 报警

A/B/C绕组和D/E/F轴承超温、电机、油室和接线盒进水报警闪烁显示及报警无源触点输出。

● 控制

电机温度超限或进水,仪表继电器依据判据条件动作。

继电器控制判别依据

n A/B/C绕组和D/E/F轴承温度大于设定值

n 电机、接线盒水导电阻小于51KΩ、油室水导电阻小于50KΩ

上述条件之一满足对应的继电器闭合触点KJ、继电器闭合触点KS和继电器闭合触点ALM输出,其中KJ、KS触点作为控制联锁,ALM触点作为外接讯响器等报警器用。

仪表操作

l 仪表上电即显示LED灯指示的温度值

l SET键,可在左显示窗口顺序选择“A、B、C” 固定显示及”A、B、C” 循环显示的方式。

l INC键,可在右显示窗口顺序选择“D、E、F” 固定显示及“D、E、F” 循环显示的方式。

l SET键2秒,进入参数修改:

仪表显示





INC键选择从Fn1到FNd的数据,进行修改。

选中Fnx,按OK,首要数字闪动,用INC键加值从0到9,直到这一位的值符合,用OK键结束,第二个数字开始闪动,操作如前,直到第三个数字修改完成用Ok键结束,该数据修改完成。

INC键继续选择需修改的参数项。

完成一个参数的修改后,用RET键结束,按RET键

仪表显示:

l OK键恢复到仪表的显示状态。备注:Fnb和Fnc在设置参数完毕后需将仪表断电后才能有效,否则默认上次值。

仪表显示值对应

显示符号

设置量名称

备注

Fn1

A相绕组温度报警上限

0~200

Fn2

B相绕组温度报警上限

0~200

Fn3

C相绕组温度报警上限

0~200

Fn4

轴承D温度报警上限

0~200

Fn5

轴承E温度报警上限

0~200

Fn6

轴承F温度报警上限

0~200

Fn7

电机进水报警下限

50KΩ0~200)

Fn8

线盒进水报警下限

50KΩ0~200)

Fn9

油室进水报警下限

50KΩ0~200)

FnA

监控/监测

0/1

Fnb

地址(01)

1~246

Fnc

波特率(9600)bps

0 (1200),  1 (2400),

2(4800), 3(9600)

Fnd

温度迁移值(0)

0~200℃。一经修改,同时把单独的温度偏移值都赋成这个值。

Fne

提前报警值(0~ 50℃,)

0~50℃,当温度小于设定温度时报警继电器动作,KSKJ继电器不动作(6路温度一样)

当此值为0时,和现有功能一样,三个继电器同时动作。

Fnf

油室进水(1/0)

1:油室进水只有报警继电器动作,KS、KJ继电器不动作

0:油室进水三个继电器都动作(和现有功能一样)

Fo1

A相绕组温度偏移量

0~200(偏移量向小方向)

Fo2

B相绕组温度偏移量

0~200℃(偏移量向小方向)

Fo3

C相绕组温度偏移量

0~200℃(偏移量向小方向)

Fo4

轴承D温度偏移量

0~200℃(偏移量向小方向)

Fo5

轴承E温度偏移量

0~200℃(偏移量向小方向)

Fo6

轴承F温度偏移量

0~200℃(偏移量向小方向)

每个地址对应的寄存器的数据为1个字节。


示意图

1.系统框图

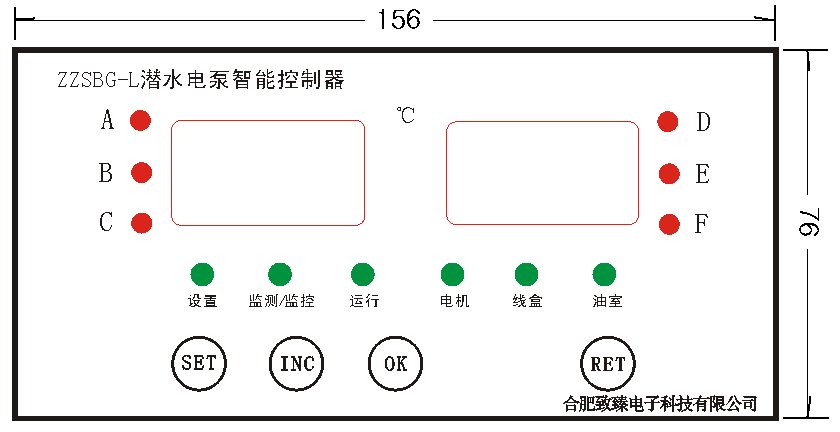

2.仪表面板功能图

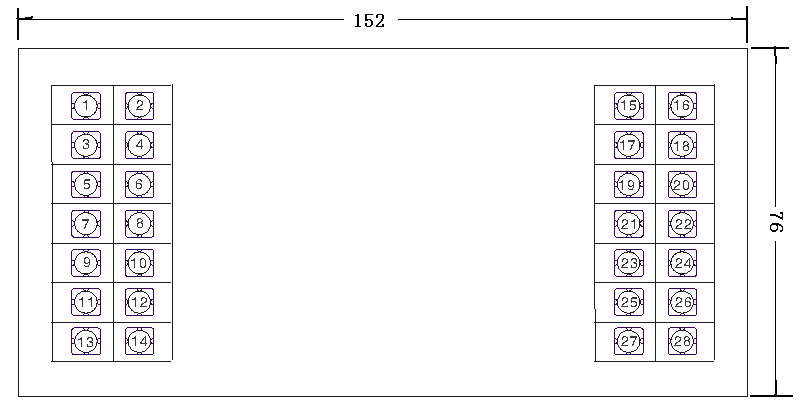

3.仪表端子序号图

七、仪表接线图和安装开孔尺寸

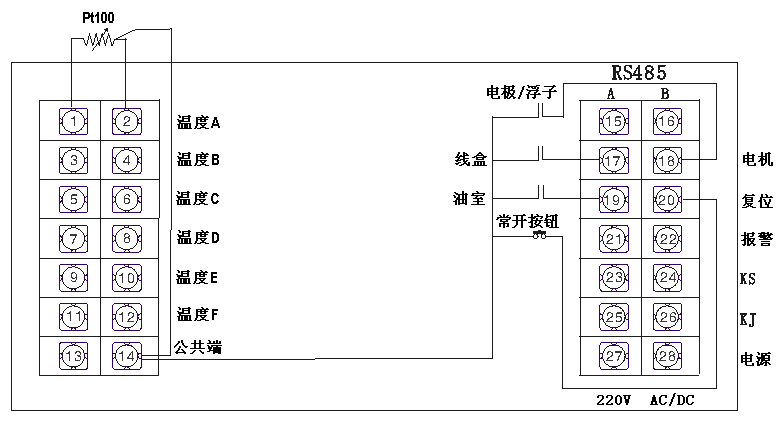

1.仪表端子信号线接线示意图

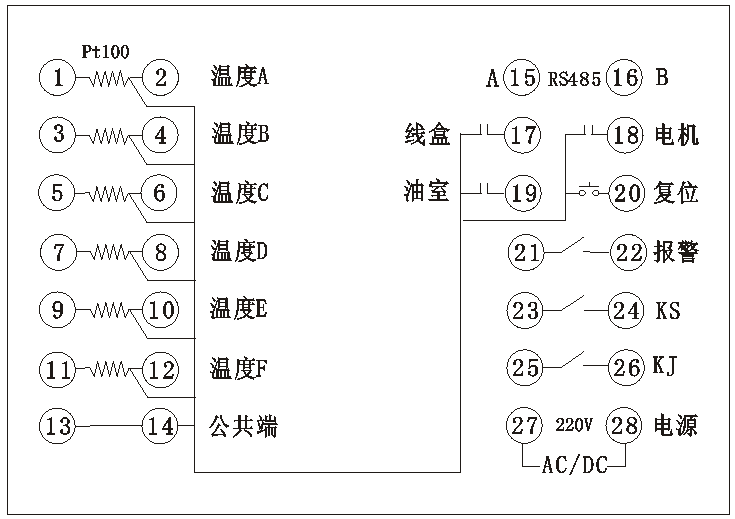

2.仪表端子接线图



3.端子接线定义功能表:

端子号

接线定义

端子号

接线定义

1、2、14

接A路温度  Pt100

17、14

接电机接线盒有水电极或浮子开关

3、4、14

接B路温度  Pt100

18、14

接电机内腔有水电极或浮子开关

5、6、14

接C路温度  Pt100

19、14

接轴承油室有水电极或浮子开关

7、8、14

接D路温度  Pt100

20、14

外接复位按钮(等同仪表面板上“RET”键功能)

9、10、14

接E路温度  Pt100

21、22

外接报警  无源常开触点控制输出

11、12、14

接F路温度  Pt100

23、24

KS  无源常开触点控制输出

13、14

公共端

25、26

KJ  无源常开触点控制输出

15、16

RS-485接口

(15接A,16接B)

27、28

接AC/DC85V~255V电源

备注:1)当某温度点不用时请将该路温度三个接线端子用短线连接,以防该路引起误报警,

此时该路温度显示值恒为0℃。如A路温度不用,可将“1、2、14” 三个端子用

短接线连接起来,此时A路温度显示0℃。

2)本仪表为三线制式温度接入法。若A路温度为两线制式引入,此接线方法为端子

“1”接温度引入线,端子“2、14”连接为公共端即可。其他各路温度为两线制

式引入时,接线方式同A路温度接法。

4. 仪表安装示意图:

1)仪表安装开孔尺寸:154(水平) * 77(垂直) mm

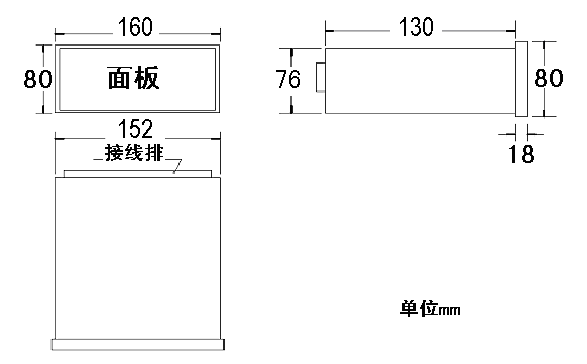

2)仪表外形尺寸:

八、通讯协议及注意事项

MODBUS RTU协议。1位起始位,8位数据位,1位停止位;

控制器输入端未接温度传感器时须用短路线连上,以防止该路引入外界干扰;

温度迁移值Fnd(x),表示6点温度值均向零点偏移X值(仅限两线制式引入)。

常规电量寄存器地址

03号功能读,06号功能写

名称

地址

备注

A相绕组温度

0000H

单位℃,实时值。只读。

B相绕组温度

0001H

单位℃,实时值。只读。

C相绕组温度

0002H

单位℃,实时值。只读。

轴承D温度

0003H

单位℃,实时值。只读。

轴承E温度

0004H

单位℃,实时值。只读。

轴承F温度

0005H

单位℃,实时值。只读。

A~F 温度报警

0006H

1表示当前在报警状态。bit0~5表示A~F。只读。

电机、线盒、油室

0007H

1表示当前在报警状态。bit0~2表示电机、线盒、油室。只读。

电机进水阻值

0008H

单位KΩ,实时值。只读。

线盒进水阻值

0009H

单位KΩ,实时值。只读。

油室进水阻值

000
